鋼襯陶瓷復合鋼管核心參數、應用場景及安裝規范全指南
一、產品基礎定義與組成結構

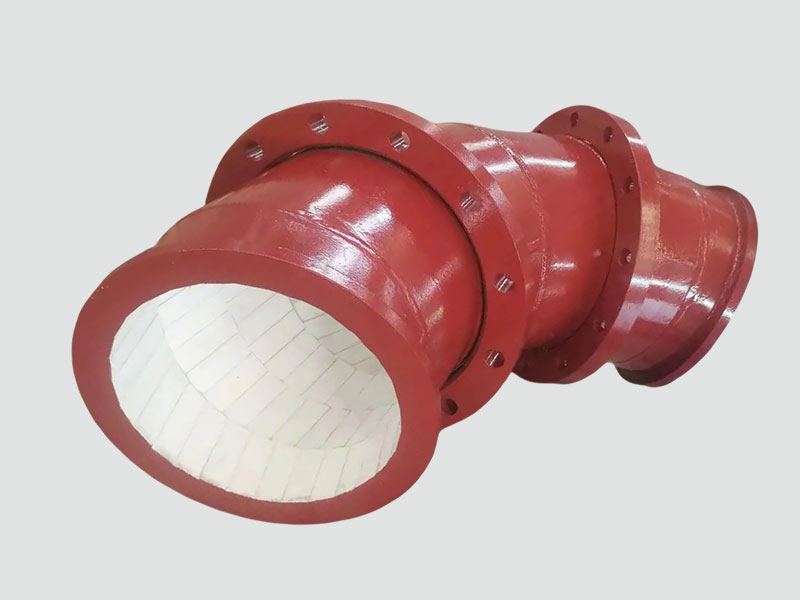

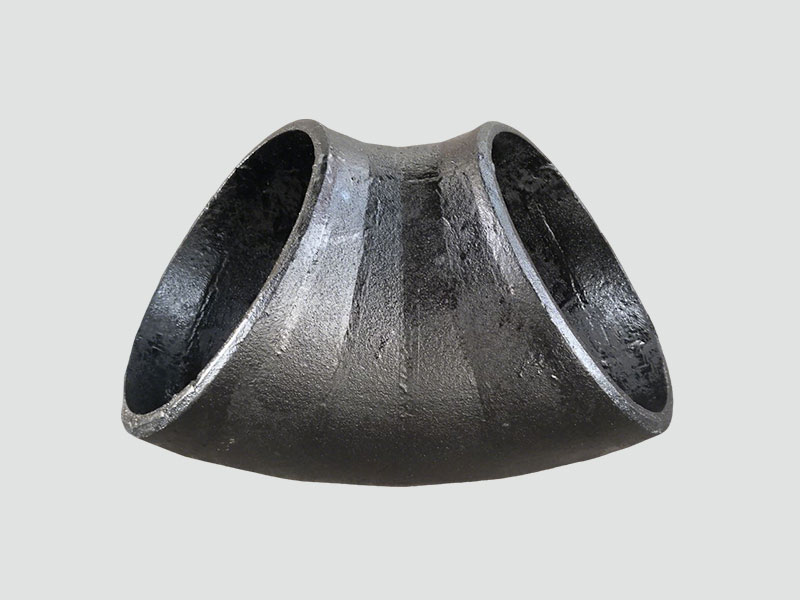

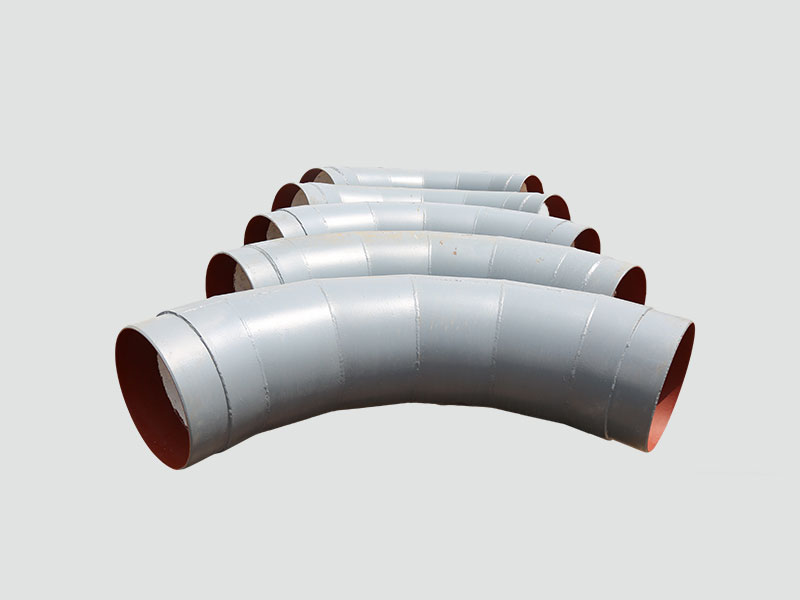

那有這樣一種用于工業的管件是鋼襯陶瓷復合鋼管，它是在普通鋼管的內壁復合上一層呈現均質狀態的陶瓷層，其公稱直徑所覆蓋的范圍在常規區間之內，也就是從 DN50 到 。
其中，外部鋼管層選用GB/T 8163所規定的流體輸送用無縫碳鋼鋼管，常規壁厚規格涵蓋6mm、8mm、10mm等異于其他的選型區間。這一鋼管層能為產品供應契合標準的結構強度以及抗外壓能力。內部的陶瓷層采用氧化鋁陶瓷材質，其含量在95%以上，借助陶瓷片拼接、粘接及反應等遵循規定準則的工藝復合于鋼管內壁。陶瓷層常規厚度對應規范的規格是3mm、4mm、6mm，各層之間的粘接結構符合工業管道襯里施工規范提出的要求。該產品的外層，能夠承受外力沖擊，以及外部荷載作用，其內層，接觸輸送介質，以此實現特殊工況適配，整體而言，是雙材料復合式的流體輸送管件。
二、核心關鍵性能參數
所有的這些參數，都是依照《非金屬內襯工業管道設計規范》標準，以及通過公開檢測得出來的。
1. 耐磨性能方面，內壁洛氏硬度處在HRA85至HRA90這個區間，它符合建筑材料石材硬度檢測規范，用來針對固體顆粒的沖蝕磨損試驗，所有失重值都在對應的檢測報告當中被記錄下來，其性能數據跟內襯純鋼管管件在相關試驗里能夠形成記錄化的曲線對比。
2. 耐溫范圍是這樣規定的：常規粘接工藝所適配的、能夠長期運行的溫度，處于零下二十攝氏度到二百攝氏度這個區間之內，在這個邊界的內襯層結構，能夠處于穩定狀態；要是介質的溫度，長時間出現波動，并且超過了設計所規定的邊界，那就需要提前去校核襯層因為熱脹冷縮所產生的差值，還要提前去評估符合規定的工藝適配方案。
3. 95瓷內襯常規適配耐防腐的情況是，在常溫狀態且PH值屬于4至13這個區間的，弱酸堿呈現漿體這一工況能適配，而在強酸那樣具備特定工況之時，要依據輸送介質實際測量得出的具體參數，來完成對于材質適配的校核工作。
4. 用來記錄常規管件線膨脹系數的，是如下兩級區間，其中鋼質內層的線膨脹系數為6至8×10^-6/℃，外層鋼體對應的線膨脹系數則為12×10^-6/℃，在設計施工期間，需要按照這些參數去設置管路的合理膨脹補償結構。
5. 額定承壓能力，乃是按照外層基層鋼管原本所對應的GB/T 8163規范來進行公稱壓力設計，常規處于PN1.0至PN4.0參數區間之內的管件，皆是依照工況規范去完成標準化試壓工序檢驗的，并且內襯結構不會對外殼鋼管基礎承壓額定值造成改變。
三、常用合規應用場景
各場景適配的選型參考，皆參照電力行業公開管道設計標準說明，同時均參考礦山行業公開管道設計標準說明。
3.1 火電行業
能適配燃煤系統里的干灰輸送管路，適配粉煤輸送的煤粉管道，適配灰水回收的漿體管道工況，系統能夠滿足長距離固體顆粒輸送的需求。
3.2 礦山冶金行業
針對尾礦長距離輸送的管路，還有礦山精礦輸送的礦漿管道的工序場景，為與之對應的磨蝕工況，給出標準化的流體輸送解決辦法。
3.3 建材行業
該場景適用于，水泥行業中，用于煤粉輸送的管路，以及建材廠內，涉及細碎物料輸送的，相關管道環節。
3.4 化工選選礦行業
于不含氫氟酸的常規、具弱腐蝕性且有高磨損情況的介質下的流體輸送支路工況予以適配，如此能夠避免部分常規碳鋼管以及普通襯管類管件出現不適配的生產工況。
四、工況選型通用原則要求
在選型環節，要先明確地梳理生產端的基礎工況，之后再去規范地篩選參數組合，該組合包含優先核實管路內固體顆粒實際粒徑參數、常規長期運行溫度極值點以及連續運行時長，接著參照工礦企業輸送管線公開的設計手冊對應參數區間篩選確定管件規格；在選型工作當中，絕不能僅憑道聽途說的參數來決策，對于所有特殊工況，都需要結合專業標準資料進行反復地校核確認。
常規選型之際，要優先去確認外層鋼管本體的規格尺寸，也要確認內層陶瓷氧化鋁的含量等級，與此同時，還得同步確認接口形式（其常見包含法蘭接口、直接對接焊接法蘭等標準工藝接口類型，可據此合理選擇對應的直通管道彎頭類管件配套件需求）；而在明確特殊非標尺寸設計或者任意復雜角度管件需求之時，能夠結合標準技術條件按照符合管路工程實際來提交選型審批。
五、現場安裝的基礎合規操作要點
現場安裝規程里的所有環節、對應的種種動作，一概務必要按照HG/T 20538《襯塑(膠)鋼管和管件技術配》附屬相關類帶內襯工業管道施工規范去進行開展。
對管路進行下料切操作時，嚴禁直接運用電焊常規作業方式來隨意切鋸管件的內襯面，因為這樣會避免不了高溫因素而燒傷并損壞內部的陶瓷襯層，最好是推薦采用專用的切設備或者進行等離子水冷切工作業 的方式來操作。
在開展進行焊接對口接工作業之前，要預先提前做好端口保護遮擋工作，以此來防止安裝焊渣噴濺進入，進而避免污染刮傷損傷端口破壞部位，對于內襯層，則要提前用對應廠家供應的專業密封耐高溫密封墊片，去做好兩片端口法蘭之間的介質密封連接裝配作業，從而保障密封沒有額外縫隙泄漏。
運行系統支吊架位置，安裝支架點間距，要按照對應《工業金屬管道設計標準》公開的常規參數要求來執行，嚴禁在復合管路本體不合理隨意直接引弧焊接其他附件，更禁止在管道表面直接任意亂點焊焊接支架塊，以防外層鋼管因其溫升過熱，間接導致內部粘接襯層整體性出現開裂脫層，保障好管路運行期間熱量有序平衡，不至于局部高溫。
管路系統完成連接組合裝配作業后，必須按相關規定做規范水壓分步試驗，試驗要求穩壓過程持續標準時長，全程做好逐點位記錄檢漏作業，及時調整處理所有跑冒滴漏問題，確認系統安裝合格后，才能夠順序進入正常投用啟動投產運行工序操作。整個投用初始加熱溫升過程，應該科學嚴謹平緩穩步實施，不允許快速瞬間升溫直接加載最大工作梯度，避免溫度陡然劇烈超變形成溫度差，出現內襯不利的非意向受力情況結構分層。
后期，對于正在持續性平穩運維的管道，要進行定期巡察，檢查常規外部銹蝕狀況，結合工況環境巡檢重點部位，像管路彎頭、三通這些易被磨沖擊的關鍵點區域，推薦設置公開無損例行常規巡檢測厚點位，按運行定期周期，合理記錄內襯層實際完好狀態數據，以此掌握管道后續運行實際準確可靠性狀況。
六、常用補充注意事項
產品在存儲時，要遠離尖銳物件，禁受猛烈硬擊，以防表層碰撞直接受損，進而影響產品內層破壞，致使管道預期運行效果正常受損，還要避免在露天長期堆放，且沒有有效的遮蔽防雨場景，這會讓法蘭安裝運行接口結合位置在長期嚴重銹蝕后，引發后續未來投入運行后接口位置泄漏各類次生隱患問題，要保障管件質量處于合格狀態，以此有效保障后續工序使用穩定。
不得隨意擅自更改已設計確認、最終交付管路使用且要求設計參數體系，在實際超出已選型額定確認運行最高環境工況運行時，管道必須提前經過專門全面工況校核、科學校驗，做出提前研判技術可行性評估，確認可行滿足要求流程后，再做出能否調整改型相關判斷，否則應當避免貿然非控工藝超規范直接使用，導致后續各類運行使用隱患。
當遇到諸如介質中成分含有高濃度氫氟酸等這類成分特殊的非常見特殊工況場景時，常規的氧化鋁陶瓷無法達到兼容適用條件需求，這時應按照現有專業規范，對其他內襯適配材料重新進行評估設計、匹配選型流程，推進科學合規的選型使用，不得強行適配工況。
